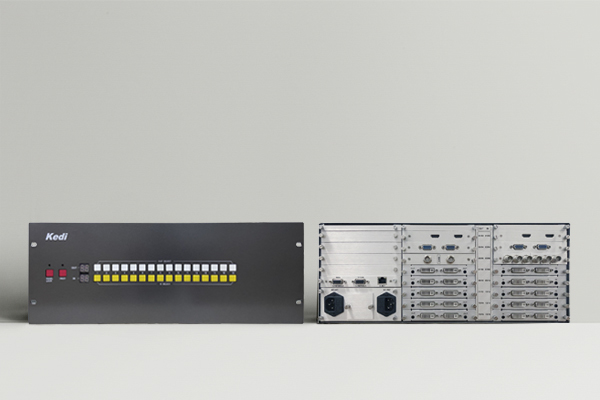

Kd-MARS高清多格式混合矩陣（Kd-MARS HD multi-format matrix）

產品描述：

科迪MARS系列高清多格式混合矩陣是一款理想的中小型AV系統核心接入設備，全面支持模擬、數字視頻信號及音頻接入，從容應對日益復雜的視音頻環境，實現多種視頻信號、音頻信號任意分配切換?？频螹ARS系列高清多格式混合矩陣采用先進的MFormat技術，一種輸入、輸出卡兼容HDMI/DVI/VGA/ YPbPr /CVBS 五種信號，極大的提高了系統的簡潔性，徹底解決了傳統多格式矩陣需要配備多種輸入、輸出卡，后期系統升級變更信號需要更換板卡的問題?？频螹ARS系列高清多格式混合矩陣標配3.5mm TRS音頻接口，支持音頻同步切換，加嵌、解嵌，無需配置額外的音頻矩陣，有效降低成本并簡化系統。科迪MARS系列高清多格式混合矩陣采用跨平臺控制軟件，支持Windows、Linux、IOS、Android系統，實現電腦、手機、平板跨平臺控制?？频螹ARS系列高清多格式混合矩陣適用于中小型視頻會議系統、多媒體教室、指揮車、舞臺演出、復雜系統中的子系統，是理想的中小型AV系統核心接入設備。

Product Description:

Kedi MARS Series HD multi-format matrix is an ideal medium and small AV system core access equipment. It fully supports analog, digital video signal and audio access, and copes with the increasingly complex video and audio environment, to achieve a variety of video signals, audio signal arbitrary distribution switch. Kedi MARS series HD multi-format matrix adopts advanced MFormat technology, one input/output board compatible with HDMI/DVI/VGA/YPbPr/CVBS five signals, greatly improving the system's simplicity, completely solving the traditional multi-format matrix’s need of being equipped with a variety of input and output boards, which need to be replaced after the system upgrades involving changing the signal. The Kedi MARS Series HD multi-format matrix provides 3.5mm TRS audio interface, which supports audio synchronous switching, embedding and de-embedding without the need to configure additional audio matrix, effectively reducing costs and simplifying the system. Kedi MARS Series HD multi-format matrix adopts cross-platform control software, supporting Windows, Linux, IOS and Android systems to achieve cross-platform control by computers, mobile phones and tablets. Kedi MARS Series HD multi-format matrix is suitable for small and medium-sized video conferencing systems, multimedia classrooms, command vehicles, stage performances, subsystems within complex system, and is the ideal small and medium-sized AV system core access equipment.

?一卡兩路的方式，可靈活配置，支持分辨率可達1920×1200@60Hz。輸出分辨率不受限制，每路輸出接口可獨立設置分辨率格式。
?板卡支持獨立接口和通用接口，可任意更換板卡類型和位置。
?無縫切換：輸出板卡具有時基校準同步功能，在切換畫面的瞬間，保持畫面的完整，保證切換瞬間畫面無抖動，達到真正的無縫切換。
?自定義輸出分辨率、視頻位置：支持手動調節輸出分辨率、視頻位置。
?掉電記憶：掉電記憶、斷電保護功能進一步提高系統的穩定性和可靠性。
?時鐘恢復：具有信號均衡補償、修正、自動調節和時鐘恢復功能確保信號無損耗。
?自帶一體式控制面板：緊湊式機箱，大大節省空間。
?支持外接獨立控制面板：方便操控。
?使用交流風扇，壽命長達12年，保證系統良好散熱。

Functional characteristics
One board two channels, flexible configuration, support resolution up to 1920×1200@60Hz. Output resolution is not limited, and each output interface can set the resolution independently.
The board supports both independent and universal interfaces, allowing for arbitrary replacement of board types and positions.
Seamless switching: The output board has the time base calibration synchronization function, in the moment of switching screen, to maintain the integrity of the picture, ensuring that the switching moment of the picture without shaking, achieving real seamless switching.
Customized output resolution and video position. Support manual adjustment of output resolution and video position.
Power failure memory: power failure memory and power failure protection further improve the stability and reliability of the system.
Clock recovery: Signal equalization compensation, correction, automatic adjustment and clock recovery functions to ensure no signal loss.
Integrated control panel: Compact chassis, greatly saving space.
Support external independent control panel, easy to control.
The use of AC fan, life up to 12 years, to ensure good system heat dissipation.

機箱規格

型號	Kd-MARS-08	Kd-MARS-16
最大規模	8×8	16×16
可插卡數量	4塊輸入板卡 4塊輸出板卡	8塊輸入板卡 8塊輸出板卡
輸入板卡	3G-SDI、HD-SDI、SD-SDI、HDMI、DVI、VGA、YPbPr、CVBS、IP SDI光纖、DVI光纖、VGA光纖、HDMI光纖、YPbPr光纖、CVBS光纖、 HDBaseT雙絞線
輸出板卡	3G-SDI、HD-SDI、SD-SDI、HDMI、DVI、VGA、YPbPr、CVBS、IP、AHD SDI光纖、DVI光纖、VGA光纖、HDMI光纖、YPbPr光纖、CVBS光纖、 HDBaseT雙絞線
信號電平	T.M.D.S. 2.9V~3.3V
支持分辨率	最高分辨率1920×1200@60Hz
控制接口	RS-232、TCP/IP
功耗	<100w,含板卡	<200w,含板卡
高度	2U	4U
尺寸W×D×H	483×363×88（mm）	483×363×176（mm）
電源要求	90～260V/AC，50/60Hz
工作溫度	0℃～50℃

技術指標

DVI	信號幅度	800mVp-p ± 10%
	阻抗	100Ω
	上升/下降時間	<0.3TBit（20%-80%）
	均衡	>20m 1920×1200@60Hz（Molex TM線纜或同級線纜）
	碼率	1.65Gbps（Max）
	DVI 1.0規范	DVI 1.0規范定義1920×1200@ 60Hz 分辨率
HDMI	信號幅度	800mVp-p ± 10%
	阻抗	100Ω
	上升/下降時間	＜0.3TBit（20%-80%）
	均衡	>20m 1920×1080@60Hz
	碼率	2.25Gbps （Max）
	HDCP 1.3	HDCP 1.3優質內容保護協議
	HDMI1.4規范	HDMI 1.4規范定義1920×1200@60Hz 分辨率
VGA	信號幅度	1Vp-p ±10%
	阻抗	75Ω
	串?dāng)_	≤60dB @ 4.43MHz
	信噪比	≥56 dB（非加權），≥70 dB（加權）
	帶寬	≥350MHz
SDI	信號幅度	800mVp-p ± 10%
	阻抗	75Ω
	上升/下降時間	SDI<1100ps HD-SDI<270ps 3G-SDI<135ps
	過沖	<5% L
	抖動	≤0.2UI（SDI、HD-SDI）≤0.3UI（3G-SDI）
	碼率	270Mbps（SDI）1.485Gbps（HD-SDI）2.97Gbps（3G-SDI）
YPbPr	信號幅度	Y： 0.7 Vp-p ±10%
		Pb：0.35 Vp-p ±10%
		Pr：0.35 Vp-p ±10%
	阻抗	75Ω
	串?dāng)_	≤60dB@4.43MHz
	信噪比	≥56 dB（非加權），≥70 dB（加權）
	帶寬	350MHz
CVBS	信號幅度	1Vp-p ±10%
	連接器	BNC
	阻抗	75Ω
	串?dāng)_	≤-60dB@4.43MHz
	頻率響應	±0.2dB@6MHz
	微分增益	±1%
	微分相位	±1°
	信噪比	≥56 dB（非加權），≥70 dB（加權）
	帶寬	150MHz
光纖	接口類型	LC接口
光纖	波長(1~4 ch. CWDM)	1310nm；1550nm
IP解碼卡	輸入接口	2路高速RJ45
	輸出分辨率	HDMI 1080p60輸出
	解碼路數	最多20路1080p@10Mbps 碼流
	輸出窗口	最大支持16路畫面分割，可自定義畫面分割模式
	協議支持	ONVIF，RTSP，TCP，UDP等多種網絡協議
	攝像頭支持	海康、大華、華為等主流攝像頭
IP編碼卡	輸入接口	2路高速RJ45
	信號輸入	HDMI 1080p60輸入
	解碼格式	實時H.264/5多路碼流編碼
	編碼尺寸	720P30/60,1080P30/60,1080×720,720×576,640×480等
	編碼視頻幀率	25/30幀
	支持協議	HTTP，ONVIF，RTSP，UDP等
AHD	輸出接口	BNC
	輸出分辨率	1080P25/30
	傳輸距離	>300米Belden 1694A

Chassis specifications

Model	Kd-MARS-08	Kd-MARS-16
Maximum scale	8×8	16×16
Maximum board number	4 Input board 4 Output board	8 Input board 8 Output board
Input board	3G-SDI、HD-SDI、SD-SDI、HDMI、DVI、VGA、YPbPr、CVBS、IP SDI Optical fiber、DVI Optical fiber、VGA Optical fiber、HDMI Optical fiber、YPbPr Optical fiber、CVBS Optical fiber、 HDBaseT twisted-pair
Output board	3G-SDI、HD-SDI、SD-SDI、HDMI、DVI、VGA、YPbPr、CVBS、IP、AHD SDIOptical fiber、DVIOptical fiber、VGAOptical fiber、HDMIOptical fiber、YPbPrOptical fiber、CVBSOptical fiber、 HDBaseT twisted-pair
Signal level	T.M.D.S. 2.9V~3.3V
Resolution supported	Maximum resolution 1920×1200@60Hz
Control interface	RS-232、TCP/IP
Power dissipation	<100w,including boards	<200w,including boards
Height	2U	4U
Dimension W×D×H	483×363×88（mm）	483×363×176（mm）
Power requirements	90～260V/AC，50/60Hz
Operating temperature	0℃～50℃

Technical specifications

DVI	Signal amplitude	800mVp-p ± 10%
	Impedance	100Ω
	Rise/Fall time	<0.3TBit（20%-80%）
	Balance	>20m 1920×1200@60Hz（Molex TM cable or equivalent）
	Bit rate	1.65Gbps（Max）
	DVI 1.0 specification	Maximum resolution 1920× 1200@60Hz defined by DVI 1.0 specification
HDMI	Signal amplitude	800mVp-p ± 10%
	Impedance	100Ω
	Rise/Fall time	＜0.3TBit（20%-80%）
	Balance	>20m 1920×1080@60Hz
	Bit rate	2.25Gbps （Max）
	HDCP 1.3	HDCP 1.3 Premium Content Protection Protocol
	HDMI1.4 specification	Maximum resolution 1920× 1200@60Hz defined by HDMI 1.4 specification
VGA	Signal amplitude	1Vp-p ±10%
	Impedance	75Ω
	crosstalk	≤60dB @ 4.43MHz
	Signal-noise ratio	≥56 dB（arithmetic），≥70 dB（smoothing）
	bandwidth	≥350MHz
SDI	Signal amplitude	800mVp-p ± 10%
	Impedance	75Ω
	Rise/Fall time	SDI<1100ps HD-SDI<270ps 3G-SDI<135ps
	overshoot	<5% L
	flicker	≤0.2UI（SDI、HD-SDI）≤0.3UI（3G-SDI）
	Bit rate	270Mbps（SDI）1.485Gbps（HD-SDI）2.97Gbps（3G-SDI）
YPbPr	Signal amplitude	Y： 0.7 Vp-p ±10%
		Pb：0.35 Vp-p ±10%
		Pr：0.35 Vp-p ±10%
	Impedance	75Ω
	crosstalk	≤60dB@4.43MHz
	Signal-noise ratio	≥56 dB（arithmetic），≥70 dB（smoothing）
	bandwidth	350MHz
CVBS	Signal amplitude	1Vp-p ±10%
	connector	BNC
	Impedance	75Ω
	crosstalk	≤-60dB@4.43MHz
	Frequency response	±0.2dB@6MHz
	Differential gain	±1%
	Differential phase	±1°
	Signal-noise ratio	≥56 dB（arithmetic），≥70 dB（smoothing）
	bandwidth	150MHz
optical fiber	interface type	LC interface
optical fiber	Wavelength(1~4 ch. CWDM)	1310nm；1550nm
IP encoding board	Input interface	RJ45 2-channel high-speed RJ45
	Output resolution	HDMI 1080p60 output
	Decoding channels	Maximum 20 streams of 1080p@10Mbps
	Output window	Support up to 16 screen segmentation, and support customization of the screen segmentation mode
	Protocol supported	ONVIF, RTSP, TCP, UDP and other network protocols
	Camera supported	HikVision, Dahua, Huawei and other mainstream cameras
IP encoding board	Input interface	2-channel high-speed RJ45
	Signal input	HDMI 1080p60 output
	Decoding format	Real-time H.264/5 multi-stream encoding
	Encoding resolution	720P30/60,1080P30/60,1080×720,720×576,640×480
	Encoding video frame rate	25/30 frame
	Protocol supported	HTTP，ONVIF，RTSP，UDP
AHD	Output window	BNC
	Output resolution	1080P25/30
	Transmission distance	>300m Belden 1694A

訂購指南

	型號	說 明
主體機箱	Kd-MARS-08	2U，最大規模：8×8
主體機箱	Kd-MARS-16	4U，最大規模：16×16
輸入板卡	MI2-HD	2路3G/HD/SD-SDI輸入板卡，支持嵌入音頻
	MI2-HM	2路HDMI輸入板卡，支持HDCP，支持嵌入音頻
	MI2-DVI	2路DVI輸入板卡
	MI2-VGA	2路VGA輸入板卡
	MI2-YP	2路YPbPr輸入板卡
	MI2-CV	2路CVBS輸入板卡
	MI2-SFPO20K	4路光纖3G、HD、SD-SDI/HDMI/DVI/VGA/YPbPr/CVBS輸入板卡，單模單芯，傳輸20千米
	MI2-HDBTE100	2路雙絞線DVI/HDMI/VGA輸入板卡，驅動100米
	MI2-MF	2路多格式HDMI/DVI/VGA/YPbPr/CVBS信號輸入板卡
	MI2-IP	2路IP輸入H.264解碼卡，每路可解碼多個視頻碼流并支持最大16路畫面分割，支持字符疊加，輸出分辨率可達1080P60
輸出板卡	MO2-HD	2路3G/HD/SD-SDI輸出板卡，支持解嵌音頻
	MO2-HM	2路HDMI輸出板卡，支持HDMI解嵌音頻和3.5mm音頻
	MO2-DVI	2路DVI輸出板卡
	MO2-VGA	2路VGA輸出板卡
	MO2-YP	2路YPbPr輸出板卡
	MO2-CV	2路CVBS輸出板卡
	MO2-SFPO20K	2路光纖3G、HD、SD-SDI/HDMI/DVI/VGA/YPbPr/CVBS輸入板卡，單模單芯，傳輸20千米
	MO2-HDBTE100	2路雙絞線DVI/HDMI/VGA輸出板卡，驅動100米
	MO2-MF	4路多格式HDMI/DVI/VGA/YPbPr/CVBS信號輸出板卡
	MO2-AHD	2路模擬高清AHD輸出，支持主流模擬高清錄像機，固定輸出分辨率1080P30
	MO2-IP	2路IP輸入H.264/5編碼輸出，輸出碼率可調
配件	Kde-DVIT	1路HDMI/DVI/VGA雙絞線發射器，2路RCA音頻輸入，延長距離70/100米
	Kde-DVIR	1路HDMI/DVI/VGA雙絞線接收器，1路VGA輸出，延長距離70/100米
	Kdo-HDT	1路3G/HD/SD-SDI光纖發射器，延長距離20千米
	KdoHDR	1路3G/HD/SD-SDI光纖接收器，延長距離20千米
	Kdo-DVIT	1路HDMI/DVI/VGA/YPbPr/CVBS光纖發射器，延長距離20千米
	Kdo-DVIR	1路HDMI/DVI/VGA/YPbPr/CVBS光纖接收器，延長距離20千米
	Kdo-ALLT	1路HDMI/DVI/VGA/光纖發射器，延長距離20千米
	Kdo-ALLR	1路HDMI/DVI/VGA/光纖接收器，延長距離20千米
	RCP-100D	矩陣總控面板，高度1U

Ordering Guide

	Model	Instructions
Chassis body	Kd-MARS-08	2U，Maximum scale：8×8
Chassis body	Kd-MARS-16	4U，Maximum scale：16×16
Input board	MI2-HD	2-channel 3G/HD/SD-SDI input board，support embedded audio
	MI2-HM	2-channel HDMI input board, support HDCP，support embedded audio
	MI2-DVI	2-channel DVI input boards
	MI2-VGA	2-channel VGA input board
	MI2-YP	2-channel YPbPr input boards
	MI2-CV	2-channel CVBS input boards
	MI2-SFPO20K	4-channel optical fiber for 3G/HD/SD- SDI/HDMI/DVI/VGA/YPbPr/CVBS input boards, using single mode single core fiber, transmission distance up to 20 km
	MI2-HDBTE100	2-channel twisted-pair DVI/HDMI/VGA input board, drive ability up to 100 meters
	MI2-MF	2-channel multi-format HDMI/DVI/VGA/YPbPr/CVBS signal input boards
	MI2-IP	2-channel IP input H.264/5 decoding board, each channel can decode multiple video streams and support a maximum of 16 screen segmentation, and support OSD, output resolution up to 1080P60
Output board	MO2-HD	2-channel 3G/HD/SD-SDI output board，support embedded audio
	MO2-HM	2-channel HDMI input board，support HDMI audio de-embedding and 3.5mm audio
	MO2-DVI	2-channel DVI output board
	MO2-VGA	2-channel VGA output board
	MO2-YP	2-channel YPbPr output board
	MO2-CV	2-channel CVBS output board
	MO2-SFPO20K	2-channel optical fiber for 3G/HD/SD- SDI/HDMI/DVI/VGA/YPbPr/CVBS input boards, using single mode single core fiber, transmission distance up to 20 km
	MO2-HDBTE100	2-channel twisted-pair DVI/HDMI/VGA output board, drive ability up to 100 meters
	MO2-MF	4-channel multi-format HDMI/DVI/VGA/YPbPr/CVBS signal output boards
	MO2-AHD	2-channel analog HD AHD output, support mainstream analog HD video recorder, fixed output resolution 1080P30
	MO2-IP	2-channel IP input H.264/5 encoding output, with output bit rate adjustable
配件	Kde-DVIT	1-channel HDMI/DVI/VGA twisted pair transmitter, 2 RCA audio inputs, extended distance by 70/100 meters
	Kde-DVIR	1 HDMI/DVI/VGA twisted pair receiver, 1 VGA output, extended distance by 70/100 meters
	Kdo-HDT	1-channel 3G/HD/SD-SDI optical fiber transmitter, extended distance by 20 km
	KdoHDR	1-channel 3G/HD/SD-SDI fiber optic receiver, extended distance of 20 km
	Kdo-DVIT	1-channel HDMI/DVI/VGA/YPbPr/CVBS fiber optic transmitter, extending distance by 20 km
	Kdo-DVIR	1 HDMI/DVI/VGA/YPbPr/CVBS fiber optic receiver, extending distance by 20 km
	Kdo-ALLT	1-channel HDMI/DVI/VGA/ fiber optic transmitter, extending distance by 20 km
	Kdo-ALLR	1-channel HDMI/DVI/VGA/ fiber optic transmitter, extending distance by 20 km
	RCP-100D	1U Matrix control panel, height 1U
